六西格玛设计DFSS-研发方法金字塔之流程层 （研发方法理论体系之三）

在上一期中，(研发方法金字塔最高层-研发项目管理 （研发方法理论体系之二）)，我们介绍了研发方法金字塔的最上层，即研发项目的决策层，常用的方法论有NPI/IPD/Stage Gate（门径管理），它是研发作为一个企业核心活动的体现，研发需要调动一个企业全部的资源。像前面提到的NPI是管理层的工具，关注的是宏观的决策，所涉及到的不仅仅是研发团队，还有一个企业所有部门的配合，任何一个环节的缺失、脱节或者执行不到位，都会导致整个研发项目的失败。例如，我们设计出来的某个组件无法找到合适的供应商，就需要采购部门的支持；再比如，NPI要求回答如何保护我们的知识产权，以及如何避免侵权，就需要法务部门（知识产权部门）的支持；再比如我们所研发的产品是否具有商业价值，市场规模有多大，就需要销售部门来回答这个问题；我们企业是否有现成的设备、厂房来生产，是否有现成的操作人员，就需要工厂（或生产线）的确认．．．．．．就如同我们要打仗，打仗并不是仅仅有勇猛的战士就可以了，还需要粮食生产、弹药生产、运输、通讯、侦察等各个环节，任何一个环节的疏忽，都会导致整个战役，甚至整个国家的失败，历史上已经有许多这样的教训，数不胜数。

虽然不同的部门承担着不同的任务，而且这些任务与技术团队所承担的任务是同等重要的，但通常他们在项目上需要花费的精力并不一定有很多，除非有个别特殊的情况。技术团队需要承担更大的技术风险，突破所有的技术瓶颈，难度往往是最大的。绝大多数项目的失败，是因为技术上难以突破造成的。因此，研发部门的重要性无疑就凸显出来了。那么，有没有一些方法论可以支持研发团队更加有效地突破技术瓶颈，更快地解决技术难题呢？答案是有的。这就是我们要讲的第二个层级的方法论。这个层级的方法论的任务，就是引导研发团队，一步一步地实施，交质量地解决技术层面的问题。在这一层面的方法论，并不太多，通常用的是从六西格玛理论中衍生出来的DFSS（六西格玛设计）。现在，我们就介绍一下DFSS这一研发团队用到的流程型方法论。

DFSS（六西格玛设计）

NPI提供了产品研发过程中的决策，让研发项目始终处于一个正确的轨道上，并能够获得企业所有部门的支持。但它只规定了在不同的阶段，不同的部门应该完成的任务，但并没有提供相应的工具。在企业实践NPI或IPD的时候，往往存在落地难的问题，使许多企业实施的时候流于形式，成了“填表格”，“认真地走形式”。

DFSS（六西格玛设计）则是介于宏观战略性工具与研发工具层之间，起着承上启下的作用。它是工程技术团队应该掌握的方法论。它为研发项目提供了大量更具可操作性的工具，这些操作性更强的工具按照先后顺序有机地结合起来，可以有效地提高研发项目的质量，提高研发项目的技术水平。它可以在技术层面让研发团队开发出质量更高的产品。

虽然我们了解到在这一层级上的工具仅有DFSS这一种工具，但DFSS的路径有很多，不同的企业及组织所引入的路径都不尽相同，有的把DFSS分为DMADOV（定义Define-测量Measure-分析Analyze-设计Design-优化Optimize-验证Verify），有的分为DMADV（定义Define-测量Measure-分析Analyze-设计Design -验证Verify），有的分为IDDOV（识别Identify-定义Define-设计Design-优化-Optimize--验证Verify）、DIDOV（定义Define-识别Identify-设计Design-优化Optimzie-验证Verify）、IDOV（识别Identify-设计Design-优化Optimize-验证Verify）等。虽然它们的路径名称各不相同，但我们的研究发现，它们所包含的工具以及所需要完成的任务大同小异，并没有本质的差别。

现在，我们就以在六西格玛领域推进最为成功的企业通用电气的DFSS路径为例，向大家介绍一下DFSS。作者在国家能源集团北京低碳清洁能源研究院推行的DFSS近10年时间里，从无到有地建立起了运用DFSS执行研发项目的企业文化，DFSS已经成了低碳院研发人员解决技术难题时重要的工具，成了低碳院的名片。我们所采用的正是通用电气DMADOV的技术路径。我们就以此为例简单介绍一下DFSS，让读者有一个大致的概念。

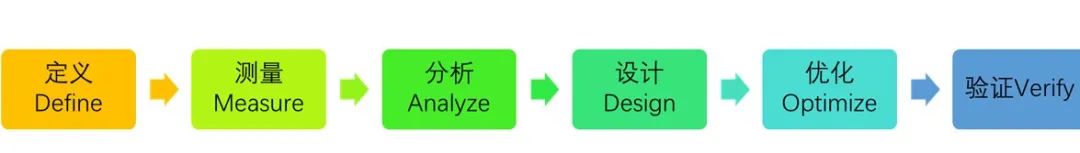

国家能源集团北京低碳清洁研究院的DFSS（六西格玛设计）路线图

DFSS强调把客户的需求挖掘出来，并将它们转化成为技术团队所要研究的CTQ（关键质量特性），并将它们进行分解成为各个子项目，逐步分析出项目的风险，然后识别出关键因子，最终建立起CTQ与关键因子的量化关系（即传递函数），最后通过控制关键的因子使CTQ达到客户的要求。

为达到这一目标，DFSS中包含有大量的方法论作为工具，这些工具以一种逻辑顺序有机地结合起来，一种工具的输出作为另外一种工具的输入，实现了数十种工具（方法论）的协同。

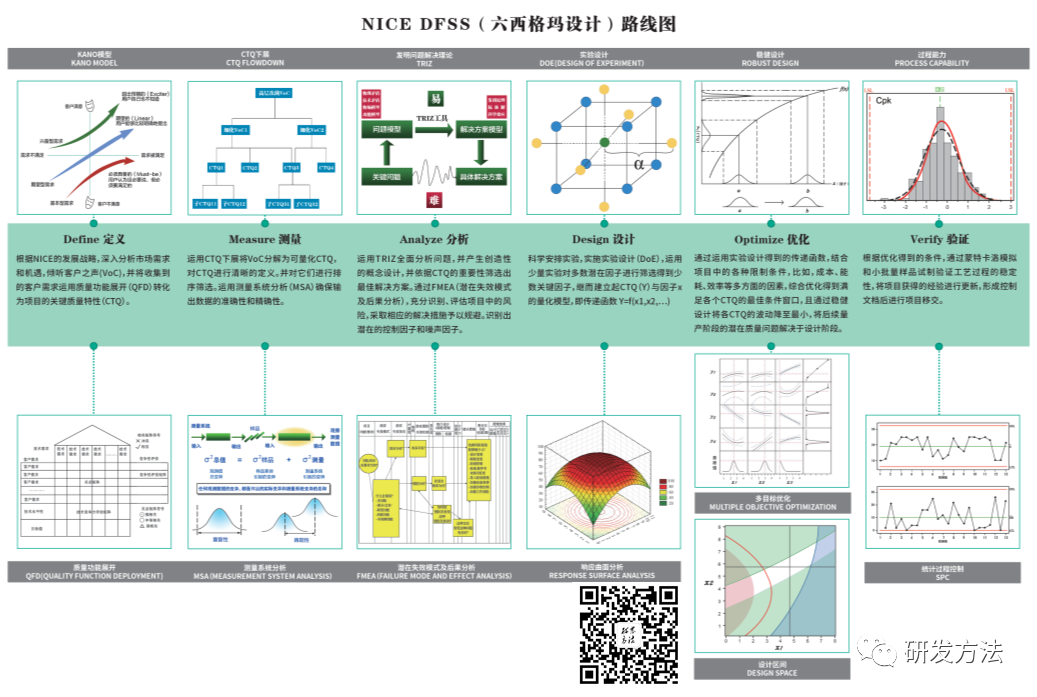

国家能源集团北京低碳清洁研究院的DFSS（六西格玛设计）路线图及工具

下面，我们介绍一下DFSS每一个阶段所包含的内容：

1、定义（Define）阶段。研发团队通过对客户进行鉴别、分类、采访等方法，挖掘分析出客户之声（VoC），并通过QFD方法将客户之声转换成为项目的技术指标，即一系列CTQ，对每一个CTQ都应该进行定义。另外经常用到的工具还有时间节点分析和项目管理上的风险分析等。这一阶段最重要的输出是项目计划书。

2、测量（Measure）阶段。通过CTQ下展，对一个大型项目进行分拆，分拆成一系列可操作性更强，但有机结合起来的小项目。另外，还包括测量系统分析，即MSA，即项目初始阶段就需要明确各个 CTQ的衡量标准，测量方法，以及验证测量系统是否可靠，以保证测量数据的可靠性。

3、分析（Analyze）阶段。它包括概念设计、结构（过程）设计、风险评估等。

    a)概念设计。在这一阶段，主要是对问题进行分析，产生概念设计，产生概念设计的方法可以是TRIZ（发明问题解决理论），也可以是头脑风暴或文献调研等方法，团队产生概念设计之后，可以用概念筛选的方法，比如普氏矩阵等方法把最有希望的解决方案筛选出来，以进行进一步的实施。

    b)过程（或结构）设计。当确定了方案后，需要将解决方案进行细化，如果研究对象是一个产品（装置），可以进行结构设计，画出结构图；如果研究对象是一个过程，可以用过程设计。产生具体的解决方案，画出流程图，并开发出标准操作流程。

    c) 风险分析。对结构设计进行风险评估，这里常用的工具是设计FMEA（设计潜在失效模式及后果分析， Potential Failure Mode and Effects Analysis），可以评估出产品设计中的风险。对于过程，可以运用过程FMEA评估，把过程进行分拆为不同的工序，然后评估出每个工序中的风险。

    d)可靠性分析。就是基于类似产品或者已有产品的历史，在设计之初就对产品的可靠性进行预测，指导产品设计，使之达到客户期望的可靠性指标，另外它也可以让我们在设计阶段就预测产品的保修成本。

    e)DFSS计分卡。是指了解关键设计参数的目前水平，不需要精确知道Y与X之间的关系，就可以粗略估计产品设计出来后的能力水平大致在多少，另外，也可以让我们找出系统的瓶颈。

    在这一阶段的重要输出，就是一系列潜在的重要影响因子。这些影响因子（x），需要在下一步进行更加深入的研究，并将它们与CTQ之间的量化关系确定出来。

4、设计（Design）阶段。这一阶段的重要工具包括实验设计DOE，回归分析等。在这一阶段，我们可以运用DoE这一科学的方法，对大量的潜在因子进行研究，确定出哪些因子是关键因子，然后进一步产生CTQ与因子（X）之间的量化关系，即传递函数（Y=f(x)）。基于这个传递函数，我们可以从机理上研究这些因子是如何影响CTQ的。

5、优化（Optimize）阶段。基于设计阶段产生的传递函数，对多个CTQ并结合多种限制条件进行多目标优化，找出使各个CTQ达到最优的x因子的组合，另外，还可以通过误差传递的方法找到最为稳健（皮实）的参数组合，然后提出合理的公差范围。尽量将生产中可能遇到的问题解决在研发当中。

      a)多目标优化。因子x的变化可能会引起几个CTQ值的同时变化，因此需要将多个CTQ同时优化，找到同时满足多个CTQ的因子的条件，这里用到的工具有Solver和蒙特卡洛模拟等寻优的方法。

      b)统计变异源分析。就是找到对CTQ值的变异来源，并加以量化，作为后期控制精度的依据。

      c)稳健性设计。其实是DFSS项目的目标，是将设计目标的平均值控制在客户需求的范围之内，同时将波动变得最小。这样可以使产品在生产过程中，对于参数的变化不敏感，有效提高产品的一致性，从而提高产品的Cpk。

      d)防错。即尽量改进我们的设计，通过工程设计避免人为疏忽带来的错误。

      e)公差分析与分配。在设计阶段也是非常重要的。公差的提出需要综合考虑公差对Y波动的影响，成本以及加工的难易程度等因素。

6、验证阶段。包括加速寿命测试、工厂以及供应商控制计划、统计过程控制以及文档起草与监控等。

      这个阶段通常通过加速寿命测试来验证可靠性指标，暴露设计缺陷并加以解决。然后交付给生产部门，并希望他们根据前面优化出来的条件进行控制。并且对供应商提出要求，或者寻找新的供应商等。最后，形成指导文件，巩固项目的成果。

      DFSS的总体思想可以用Y=f（x）来表达。Y指的是CTQ，x指的是影响Y的因素（因子），f指的是Y与x之间的量化关系。

      下表是作者多年在企业中推进DFSS中形成总结出来的，不同的阶段所要完成的工作，以及所需要用到的工具，以及各个阶段的输出。这些工具有机地结合在一起，使团队可以开发出更高水平的产品。

DFSS提供了一个研发团队高效执行项目的流程，它包含着大量的方法论（工具），这些工具在上表中已经列出，这些工具可以作为DFSS流程的一部分，也可以作为一个独立的工具来使用。如果一个项目团队不需要执行DFSS流程，只需要完成其中的一部分工作，例如团队需要攻克其中的一个技术难题或者完成其他的某一个目的，就可以运用其中的一个工具或者组合几个工具来解决问题。这样的工具包括DoE、TRIZ、FMEA等。

在未来的文章中，我们将会对各个具体的工具进行分别介绍。
